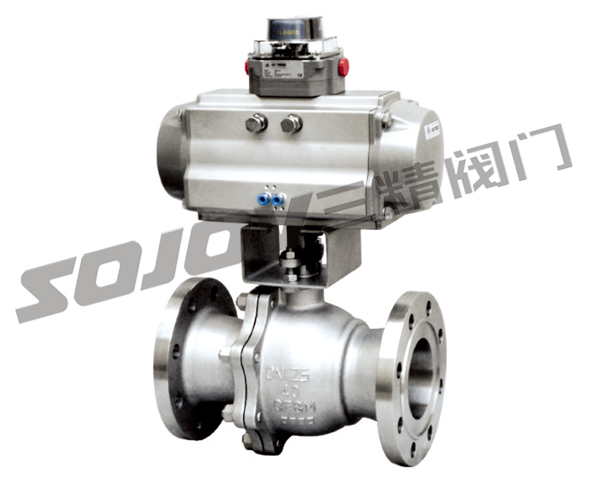

产品展示 ->不锈钢气动浮动球阀

点击放大
产品型号:
Q641F/PPL
产品名称:
不锈钢气动浮动球阀
产品报价:
产品特点:
不锈钢气动浮动球阀通常配置各种附件,如电磁阀、气源处理三联件、限位开关、定位器、控制箱等,以实现就地控制和远距离集中控制,在控制室内就可以控制阀门的开关,不需要到现场或者高空和危险地带手动控制阀门,在很大程度上节约了人力资源以及时间和安全性。
  Q641F/PPL不锈钢气动浮动球阀的详细资料:

气动球阀产品介绍:

气动球阀型号:Q641F  Q641H

气动球阀 通径:15MM-250MM

气动使用压力:1.6MPA -10MPA

气动球阀 连接方式:法兰连接

气动球阀 操作操作操作方式:电动

气动主要功能:起开关作用

气动球阀使用介质:水.油品.蒸汽

气动球阀材质:铸钢.不锈钢

气动标准:机械部标准或定做非标

Q641F/PPL不锈钢气动浮动球阀概述:

   Q641F气动O型球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构是引进国外先进技术生产的Bray系列气缸式执行机构,球阀分单作用和双作用两种型号。

产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。



Q641F/PPL不锈钢气动浮动球阀​性能参数:

公称通径DN(mm) DN15~DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40~+180℃ -40~+350℃
泄漏量 0 符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料 聚四氟乙烯(常温)、特制PPL(高温)
防爆级组 dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
电磁阀电源 220VAC、24VDC
气源压力 MPa 0.4~0.7MPa
固有可调比 R 100:1

Q641F/PPL​量特性Kv值:

公称通径
(DN)
不同开度角下的Kv值
10° 20° 30° 40° 50° 60° 70° 80° 90°
50 2 4 9 17 32 60 97 151 215
80 6 11 22 44 83 155 250 389 550
100 9 18 34 71 133 248 398 620 890
150 20 40 80 160 300 560 900 1400 2000
200 36 72 143 286 737 1002 1611 2506 3580
250 57 113 226 453 848 1582 2253 3955 5650
300 81 163 325 651 1220 2278 3661 5695 8100
350 110 221 443 885 1750 3541 5311 7967 10950
400 150 303 605 1113 2424 4850 7275 10910 15300

主要外形尺寸:

公称通径DN(mm) 尺寸(mm) 执行器型号
L D D1 D2 b f Z-Φd
15 108 95 65 45 14 2 4-14 GT52/GT63K
20 117 105 75 55 14 4-14 GT63/GT63K
25 127 115 85 65 14 4-14 GT63/GT83K
32 140 135 100 78 16 4-18 GT83/GT83K
40 165 145 110 85 16 3 4-18 GT83/GT110K
50 178 160 125 100 16 4-18 GT83/GT110K
65 190 180 145 120 18 4-18 GT110/GT127K
80 203 195 160 135 20 8-18 GT127/GT127K
100 305 215 180 155 20 8-18 GT127/GT160K
125 256 245 210 185 22 8-18 GT160/GT190K
150 394 280 240 210 24 8-23 GT190/GT210K
200 457 335 295 265 26 12-23 GT254/BAW20S
250 533 405 335 320 30 12-25 BAW17/BAW20S

、①气动球阀名称与型号②气动球阀口径③气动球阀是否带附件以便我们的为您正确选型④气动球阀的使用压力⑤

气动球阀的使用介质的温度。

二、若已经由设计单位选定三精阀门公司的气动球阀型号,请按气动球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审

核把关。
