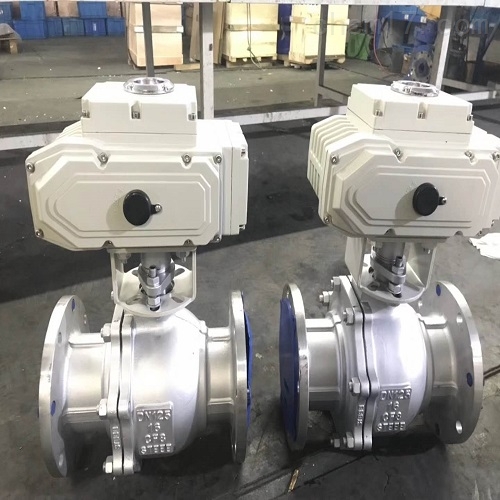

Q941F耐腐蚀电动不锈钢球阀精小型电装 可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。 具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少。密封性能等特点。通常适用于密封要求严的场合,应用于化工、石油、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。工作压力可达到16.0MPa,设计温度550以下。 铸钢球阀应用规范:1,设计制造造GB12235-892,结构长度按GB12221-893,法兰尺寸按JB/T79-94阀门检查和试验按APID.598 Q941F耐腐蚀电动不锈钢球阀精小型电装 PN1.6MPa主要连接尺寸 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | H | 59 | 63 | 75 | 80 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
PN2.5MPa主要连接尺寸公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 | H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 | W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
PN4.0MPa主要连接尺寸公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 | H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 | W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
PN6.4MPa主要连接尺寸公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 | W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
售后服务承诺 对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺: 一、我公司对产品质量实行三包,即:包质、包换、保修; 二、合同签订后,保证保质、保量,按时交货; 三、本公司确保所提供阀门产品达到合同指标 四、对于需方的技术咨询,随时给予解答; 五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料; 当接到用户反应质量问题的信函或dian话后,保证24小时内作出答复Z快解决问题。 三精阀门订购须1、根据使用场所、用途,且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀 2、确认阀门的工作条件、使用规格、适用介质、对应材质、操作方式、工作压力、介质温度; 3、确定与管道相匹配的公称通径:DN(mm)、NPS( " ); 4、确定与管道相连接方式:法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等; 5、确定阀门操作的驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等; 6、确认阀门的类型:球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、电磁阀、安全阀、减压阀、疏水阀、针型阀、角座阀、隔膜阀、平衡阀、过滤器及其它特种阀; 7、确定阀门的使用形式:开关型、调节型、安全型、自动型、排放型等; 8、确定阀门壳体及内件的材料:碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等; 9、确定阀门的密封性能要求、密封等级或密封泄漏量; 10、确定阀门的防护涂层要求、包装要求、运输要求; 11、特殊需要的阀门还应确定:结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数; 12、确定阀门的安装位置及姿势。 |
