膜片式电磁阀产品介绍: 本电磁阀用于各种常温、常压场合,适用于以水或液体、气体为介质管路的自动控制;广泛应用于环保水处理、污水处理、自来水厂、中央空调、电力、矿业、石油化工、生物制药及机械设备等行业,是自动化控制工程、项目改造及设备配套的*产品。
结构特点: 采用膜片式结构、对介质洁净度要求较低阀门流量系数比普通阀提高10%采用特殊密封结构和进口合成橡胶密封无泄漏工作平稳噪音低、无水锤冲击、无颤抖声液体、气体、可混合使用,更加提高电磁阀的使用范围采用进口合成橡胶密封寿命长是同类产品的5倍以上、经受二十年长期市场考验 三精阀门制造 膜片式电磁阀技术参数 公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 流量系数(K v 值) | 3.2 | 6 | 9.5 | 12 | 21 | 30 | 45 | 70 | 110 | 190 | 250 | 580 | 760 | 920 | 工作介质 | 液体、气体、水及其他非腐蚀性流体 | 介质温度(℃) | ≤ 80 | ≤ 60 | 阀体材质 | 黄铜、不锈钢、铸铁 | 铸铁、不锈钢 | 工作压力(Mpa) | 0.03~0.8 | 0.1~1.0 | 0.15~1.0 | 额定电压(V) | AC:220V·DC:24V其余规格可作特殊订货 | 功率(W) | 12 | 15 | 50 |

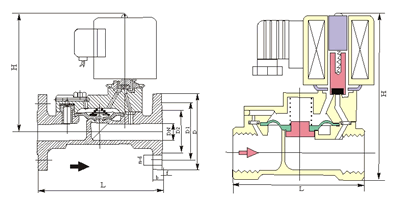

安装尺寸 公称通径DN | 内螺纹连接 | 法兰连接 | 内螺纹 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | G | H | L | H | L | D | D1 | D2 | n-d | b | f | 15 | 1/2″ | 105 | 90 | | | | | | | | | 20 | 3/4″ | 114 | 100 | | | | | | | | | 25 | 1″ | 138 | 120 | 130 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 3 | 32 | 1-1/4″ | 151 | 137 | 137 | 180 | 140 | 100 | 76 | 4-φ18 | 18 | 3 | 40 | 1-1/2″ | 155 | 145 | 152 | 200 | 150 | 110 | 84 | 4-φ18 | 18 | 3 | 50 | 2″ | 187 | 188 | 152 | 230 | 165 | 125 | 99 | 4-φ18 | 20 | 3 | 65 | | | | 222 | 290 | 185 | 145 | 118 | 4-φ18 | 20 | 3 | 80 | | | | 239 | 310 | 200 | 160 | 132 | 8-φ18 | 20 | 3 | 100 | | | | 255 | 350 | 220 | 180 | 156 | 8-φ18 | 22 | 3 | 125 | | | | 416 | 360 | 250 | 210 | 184 | 8-φ18 | 22 | 3 | 150 | | | | 440 | 400 | 285 | 240 | 211 | 8-φ22 | 24 | 3 | 200 | | | | 443 | 600 | 340 | 295 | 266 | 8-φ22 | 24 | 3 | 250 | | | | 493 | 750 | 395 | 350 | 319 | 12-φ22 | 26 | 3 | 300 | | | | 549 | 850 | 445 | 400 | 370 | 12-φ22 | 26 | 4 |
特殊供货: 通酸碱性介质可选用 ZCS-P全不锈钢电磁阀,防爆场合请选用防爆电磁阀,特殊型号标准如下。 型号 | ZCS-N 带止回功能 | BZCS 带防爆装置 | ZCS-X 带远程信号反馈 | ZCS-K 常开电磁阀 | 技术说明 | 阻止介质倒流,省去止回阀 | 用于易爆易燃环境,防爆等级 EXm I/IIT 4 dIIBT 4 dIIBT 3 | 反馈电磁阀启闭状态及介质流动情况的电信号 | 通电关闭、断电自动打开 |
三精阀门售后服务承诺 对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺: 一、 我公司对产品质量实行三包,即:包质、包换、保修; 二、 合同签订后,保证保质、保量,按时交货; 三、 本公司确保所提供阀门产品达到合同指标 四、 对于需方的技术咨询,随时给予解答; 五、 在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料; 当接到用户反应质量问题的信函或后,保证24小时内作出答复zui快解决问题。 |
