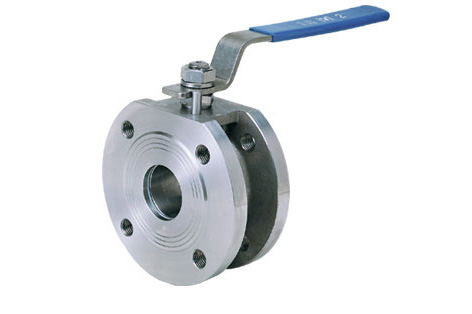

Q71F-16P不锈钢意式超短型球阀,结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。球阀处于*开启位置时,阀板厚度是介质流经阀体时*的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。塔阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在阀板周边。 Q71F-16P不锈钢意式超短型球阀,不锈钢对夹球阀【产品用途】 Q71F-16P不锈钢意式超短型球阀及对夹保温夹套球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。 适用介质:水、气、油品、天然气和酸碱腐蚀性介质。 适用温度:-20~150~300℃ 驱动方式:手动、气动、电动等。 公称压力:1.6~2.5MPa Q71F-16P不锈钢意式超短型球阀,不锈钢对夹球阀主要零件材料 序号 NO | 零件名称 | 材质 | 1 | 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB | 2 | 球 | 不锈钢316/304 | 不锈钢SS304 | 3 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 4 | 阀杆 | 不锈钢316/304 | 不锈钢SS304 | 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 6 | 定位锁 | 不锈钢304 | 不锈钢SS304 | 7 | 手柄 | 不锈钢304 | 不锈钢SS304 | 8 | 阀杆螺母 | 不锈钢304 | 不锈钢SS304 | 9 | 填料压盖 | 不锈钢304 | 不锈钢SS304 | 10 | 手柄套 | 塑料 | 塑料 | 11 | 密封瓶帽 | 不锈钢316/304 | 不锈钢SS304 | 12 | 垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
Q71F-16P不锈钢主要尺寸 SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" | d | 15 | 20 | 25 | 29 | 38 | | 62 | 76 | 92 | 110 | 145 | 195 | L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 | D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 | E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 | b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 | z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 | f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
|
